Полимерные материалы нашли широкое применение в промышленности и быту.

Полимерные материалы

Полимерные материалы

Для производства изделий из этих материалов применяют несколько способов – это и литье в термопластавтоматах, и на ротационных машинах.

Ротационная формовка

Ротационная формовка – это довольно простой техпроцесс, имеющий ряд преимуществ, который позволяет занимать этой технологии одно из лидирующих мест на рынке переработки пластмасс.

Такая обработка пластмассы позволяет:

  1. Выполнять литье полых деталей.
  2. Производить детали с объемом более 35 кубометров.
  3. Выполнять детали сложно формы и при этом изменять толщину стенки без изменения формы детали.
  4. Возможность армирования пластмассовых изделий металлическими деталями.
  5. Конструкция машины позволяет одновременно производить несколько деталей.
  6. Конструкция отливаемых деталей может содержать в своем составе клапана, резьбовые соединения и пр.
  7. Ротационная формовка

    Ротационная формовка

Процесс ротационного литья состоит из нескольких этапов.

  1. Приготовленный (просушенный) полимер загружают в форму. Как правило, для ротационной формовки применяют полиэтилен низкого давления.
  2. Придание формы изделию в камере нагрева. Камера вращается в двух плоскостях со скоростью 10 оборотов в минуту. Полимер становиться жидким и равномерно распределяется по форме.

По истечении времени, определенного технологическим процессом, на камеру нагрева подают охлаждение. Для этого применяют техническую воду или принудительный обдув воздухом. Между тем вращение продолжается до того момента, пока пластик не застынет. Готовое изделие можно доставать только после того, как изделие остынет и примет окончательную форму.

Изделия ротационной формовки

Изделия ротационной формовки

Методом ротационного литья производят канистры, контейнеры, лодки многую другую продукцию, которая может быть использована и в быту, и в промышленности.
Особенности производства некоторых изделий
Ротационное литье широко применяют при производстве емкость для жидкостей как воды, так и технических составов. Для производства такой продукции применяют полиэтилен низкого давления (ПНД). Размеры производимых изделий ограничены только размерами самой машины.

Своеобразный мировой рекорд установлен в США, где за одну операцию была изготовлена емкость, вмещающая 151 тысячу литров жидкости.

Принцип ротационного формования

Принцип ротационного формования

С помощью ротационного литья производят емкости и компоненты, используемые в системах подачи питьевой и технической воды. Дренажных устройствах, системах подачи сыпучих грузов и пр.

Обработка полиуретана на устройствах ротационного литья

Полиуретан применяют во многих машинах и устройствах, его широко применяют в обувной промышленности, при производстве узлов качения и пр. Для обработки полиуретана применяют несколько методов литья. Один из них это ротационное литье полиуретана.
Ротационный метод обработки полиуретана позволяет покрывать детали до 8-ми метров в длину и 2-х метров в диаметре. Такой способ нанесения покрытия называют гуммированием. Его твердость составляет 60 – 70 ед. по Шору.

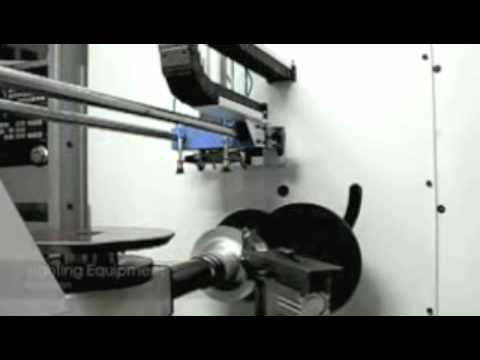

Для гуммирования валов нет необходимости в использовании каких-либо форм. Для нанесения полиуретана применяют специальные дозаторы, подающие материал непосредственно на поверхность вала. Процесс не требует дополнительного нагрева. Использование ротационного метода литья резины – это процесс малоотходен, не требует большого количества электричества. Кстати, для процесса нанесения резины можно использовать модернизированный токарный станок.
Ротационное оборудование, как правило, оснащается компьютером, который регулирует вращение барабана, скорость подачи смеси и параметры подачи. Полиуретан подается на вал в виде ленты определенной толщины и поэтому возможно потребуется не один проход подающей головки вдоль детали.

Материалы для ротационного литья (литья в «обкатку»)

Для литья в «обкатку» применяют термопластичные материалы. Большая часть деталей изготавливается из полиэтилена низкого давления. По статистике из него производят до 95% продукции. Кроме, ПНД применяют полиэтилен и высокого давления. На долю других полимеров приходится до 5 до 15% рынка.

Полиэтилена низкого давления

Полиэтилена низкого давления

Для получения изделий по этой технологии были разработаны специальные марки поликарбоната, полипропилена и другие материала. Они отличаются друг от друга температурой плавление и консистенцией. Иногда для получения деталей создают полимерные смеси, которые можно использовать для производства многослойных деталей.

Стекловолокно для ротационного литья

Стекловолокно для ротационного литья

В ротационной формовке применяют различного вида добавки и присадки, они обеспечивают термо- и светостабилизацию сырья. Для получения материалов с различными свойствами возможно применение наполнителей и стекловолокна.

Оборудование для ротационного литья

На практике применяют несколько видов ротационных машин.

Однопозиционные ротационные машины

К машинам этого класса относят те, у которых имеется один ротор, размещаемый непосредственно в термической камере. Производят модели, которые способны перемещаться одновременно с ротором из зоны нагрева, в зону охлаждения.

Двухпозиционные машины

Более эффективными машинами считают двухпозиционные агрегаты. В конструкцию входят два независимых друг от друга ротора, поочередно перемещающиеся от камеры нагрева в зону охлаждения и обратно.

Двухпозиционные ротационная машины

Двухпозиционные ротационная машины

То есть, пока на одном роторе происходит нагрев и формование изделия, на другом происходит охлаждение и съем детали.

Преимущества метода ротационного формования

Преимущества использования метода ротационного формования состоят в следующем:

  1. Возможность производства изделий с крупными габаритами.
  2. Одновременное получение нескольких изделий.
  3. Практическое отсутствие отходов.
  4. Использование довольно дешевой технологической оснастки.
  5. Возможность применения различных красителей и пигментов.

Приведена только часть достоинств технологии ротационной формовки.
