Разборка и диагностика генератора концерна Valeo SG9B029 12V 90А для автомобиля BMW третьей и пятой серии.

Для примера приведён восстановленный генератор, по этому, его внешний вид несколько отличается генератора, только что снятого с автомобиля.

  • Торцевая головка №7
  • Торцевая головка №8
  • Торцевая головка №24
  • Ворток и удлинитель
  • Насадка TORX 20
  • Молоток
  • Паяльник
  • Две шлицевые отвёртки
  • Плоскогубцы и бокорезы
  • Гайковёрт
  • Мультиметр
  • Съёмник для подшипников
  1. Снимаем пластиковую крышку генератора, открутив винты крепления головкой №7.

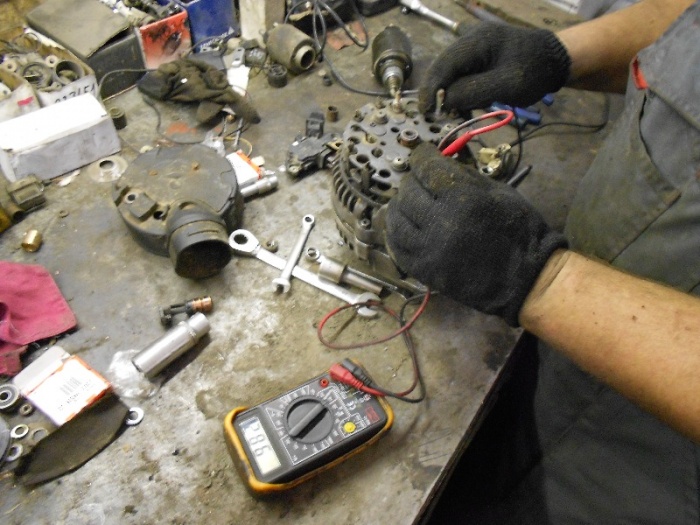

  2. Проверяем мультиметром диодный мост генератора. Сопротивление на всех выводах диодного моста должно быть приблизительно одинаковым.
  3. Измеряем сопротивление ротора на коллекторных кольцах. Сопротивление (для генераторов 12В) не должно быть ниже 2 Ом.
  4. Снимаем задний подшипник при помощи съёмника типа «паук».
  5. С помощью ударного гайковёрта, откручиваем гайку крепления шкива.
  6. При помощи насадки TORX-20 откручиваем 4 винта крепления держателя переднего подшипника.
  7. Извлекаем подшипник из передней крышки генератора.
  8. Теперь складываем всё это в коробку, и несём к нам =). А если серьёзно, так выглядит разобранный генератор:
  • Шкив
  • Задний подшипник
  • Передний подшипник
  • Пластиковый кожух
  • Регулятор напряжения
  • Ротор
  • Проставка между передним подшипником и шкивом
  • Держатель переднего подшипника
  • Передняя крышка и статор генератора
  • 10. Задняя крышка и диодный мост (в данной модели генератора «минусовые» диоды запрессованы в корпус)
  • 11. Комплект винтов

Аренда пассажирского авто - заказ или аренда автобуса можно оформить на сайте moscowtransport.ru.

Ремонт генератора Valeo на Audi A4

В данной публикации речь пойдет о том, как выполнить ремонт генератора Valeo. который устаналвиался на автомобилях Audi A4. Как провести диагностику и снять генератор можно узнать с этой публикации .

Прежде чем приступить к разборке генератора VALEO. которые установлены на автомобилях Audi A4. рекомендуем приобрести запасные части необходимые для замены:

  1. Подшипник генератора (передний) - FAG 6303.2RSR
  2. Подшипник генератора (задний) - FAG 6202.2RSR
  3. Механизм свободного хода генератора Ruville 55721
  4. Щетки генератора - Cargo PX602
  5. Роторные кольца - Cargo 230090

Из инструментов вам понадобятся:

  1. Головка на 7
  2. Головка на 8
  3. Головка на на 17 (для изготовления ключа с помощью которого необходимо снять обводную муфту)
  4. Болгарка
  5. Съемник подшипников

И так приступим к разборке генератора, для начала с помощью головки на 7 открутим винты крепления задней пластиковой крышки и снимем ее.

После снятия получили доступ к щеткам генератора. В данном случае, после осмотра оказалось, что щетки в хорошем состоянии и не требуют замены. Что касается их размеров, то они должны быть по каталогу Cargo 4,6x6,4x15,4мм. Если у вас щетки изношены, то их необходимо заменить. Для наглядности на фото показан номер щеточного узла.

Осматриваем роторные кольца. Они также оказались в хорошем состоянии, так что купленные решено было пока не менять.


Далее необходимо измерить сопротивление между кольцами оно должно не менее 3.0 ОМ. В нашем случае было 3.1 ОМ

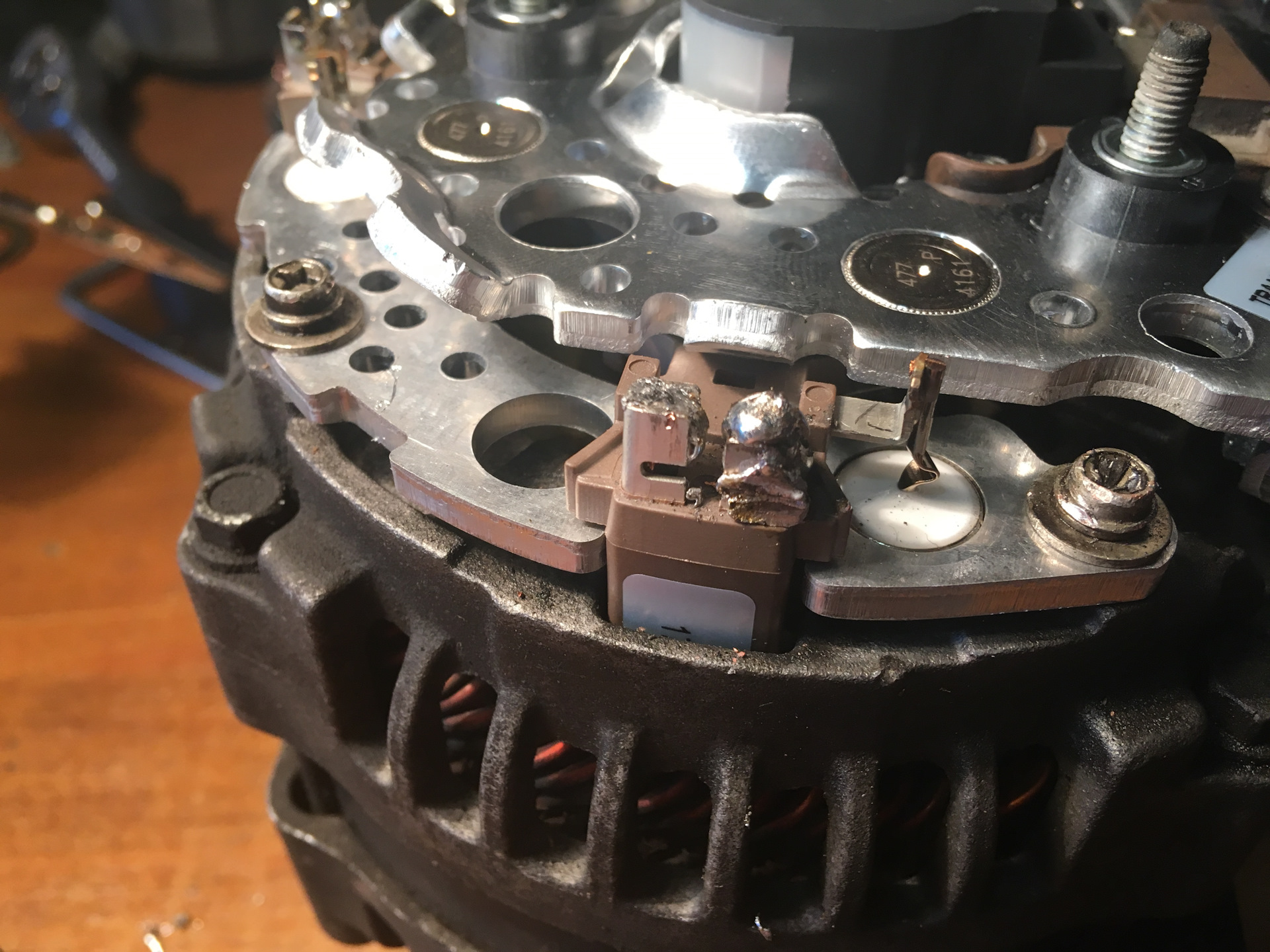

С помощью паяльника с толстым жалом распаиваем три провода. Обычный паяльник в данном случае не подошел.

В данном случае был использован съемник, в котором с помощью болгарки были сточены сцепки. Изначально их концы большого размера, что не позволяло обхватить внутреннюю часть подшипника якоря генератора.

А сейчас самое интересное, чтобы снять обгонную муфту нужен специальный ключ, который купить не удалось, поэтому решено было смастерить из подручных средств свое приспособление.

Вот какой ключ нужен

Болгаркой нарезаем, сколько возможно мелких шлицов снимаем якорь, зажимаем его в тисках, обязательно используем прокладки, чтобы не повредить, вбиваем в муфту изготовленный ключ. после чего выкручиваем ее.
После этого зажав корпус в тисках, через деревянную проставку выбиваем якорь и вынимаем подшипник.

Теперь генератора Valeo полностью разобран, на фото видны все элементы.


Сборку производим в обратном порядке при этом не забываем заменить на новые подшипники.
Подшипник ротора напрессовывается по внутренней его обойме.
