Паровой двигатель своими руками

Паровой двигатель

СложностьСложность изготовления: ★★★★☆

ВремяВремя изготовления: Один день

Подручных материаловПодручные материалы: ████████░░ 80%


ПредисловиеПредисловие

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.


МатериалыМатериалы Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
Маленькая трубка для поршневой пары (магазин сантехники).
Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
Болты, гайки, шурупы
Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
Деревянные бруски.
Спицы для велосипедных колёс
Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
Деревянные бруски (куски досок)
Банка из под оливок
Трубка ИнструментыИнструменты Суперклей, холодная сварка, эпоксидная смола (стройрынок).
Наждак
Дрель
Паяльник
Ножовка
Как сделать паровой двигатель

Схема двигателя


Паровой двигатель своими руками
Цилиндр и золотниковая трубка.

Шаг 1


Отрезаем от антенны 3 куска:
? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).
? Второй кусок длиной 30 мм и 4 мм диаметром.
? Третий длиной 6 мм и 4 мм диаметром.

Шаг 2


Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Шаг 3


Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр - чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.


Как сделать поршень с шатуном

Шаг 1


Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Шаг 2


Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Шаг 3


Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Шаг 4


Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шаг 5


Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.

Спицу с двух концов подклеиваем, чтобы не выпала.


Паровой двигатель своими руками
Шатун треугольника

Шаг 1


Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.
Паровой двигатель своими руками

Треугольник и золотник


Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.
Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.
Паровой двигатель своими руками

Подпорки


Далее нужно сделать подпорки из брусков, размеры опциональны.

Кривошипы


Кривошип поршневой тяги должен быть 8 мм, а кривошип золотника - 4 мм.

Паровой котёл


Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.
Вот фото:
Паровой двигатель своими руками

Фото двигателя в сборе

Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке


Паровой двигатель своими руками
Паровой двигатель своими руками
Паровой двигатель своими руками

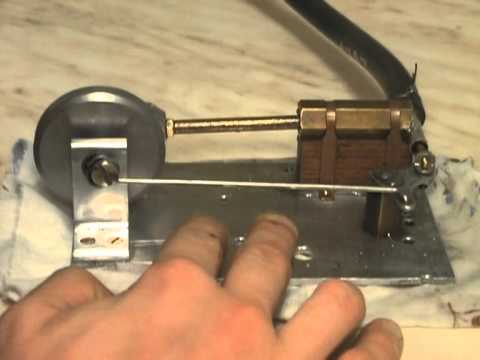

Видео работы парового двигателя


Версия 2.0


Косметическая доработка двигателя. Бак теперь имеет свою собственную деревянную площадку и блюдце для таблетки сухого горючего. Все детали покрашены в красивые цвета. Кстати в качестве источника тепла лучше всего использовать самодельную спиртовую горелку или примус
Паровой двигатель своими руками
Паровой двигатель своими руками
Паровой двигатель своими руками
Паровой двигатель своими руками
Автор: ZippO
ВидеоВидео

Испытание финальной версии самодельного парового двигателя



Итоги и советыИтоги работы и советы Проект показывает, что паровой двигатель может быть сделан из подручных материалов без использования станков и точного оборудования
Если расположить все элементы ещё ближе друг к другу, получится небольшой автономный привод для похода
В качестве источника тепла можно использовать самодельную горелку 5 1 2 3 4 5 (голосов: 8)
